照明 LED 化工事

大学施設内の照明LED化工事を紹介します。今回交換した蛍光灯は一灯用昼白色32Wです。

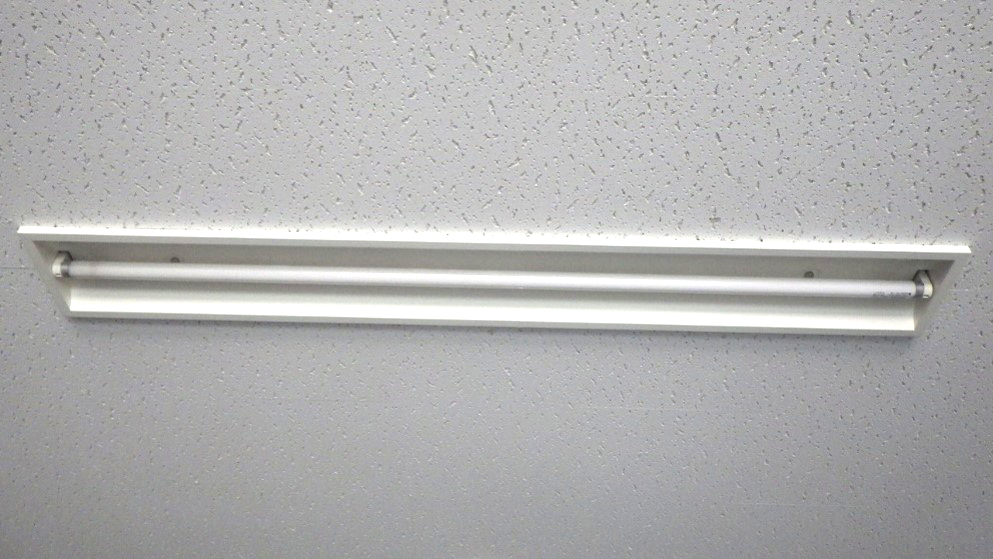

こちらが交換前になります。蛍光灯と器具のカバーを外し、配線を接続し直していきます。

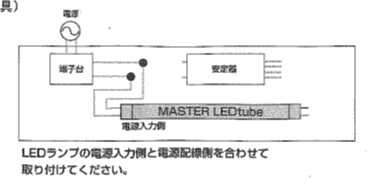

配線方法はこちらの図の通りです。これはメーカー『フィリップス』の配線方法となります。
他メーカーでは配線方法が異なるため注意が必要です。

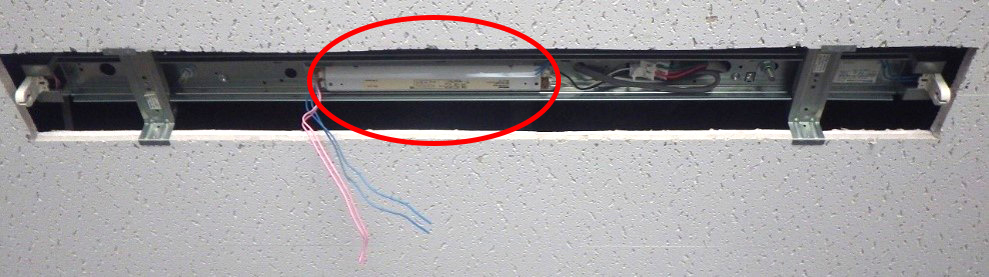

まず配線方法により、不要な安定器（図の赤丸）を取り外します。

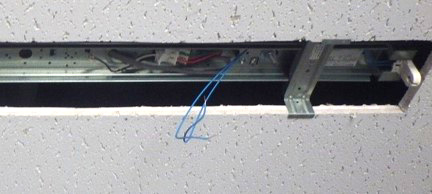

次に配線方法により、電源の入力側を両側から片側へ、配線を接続し直します。

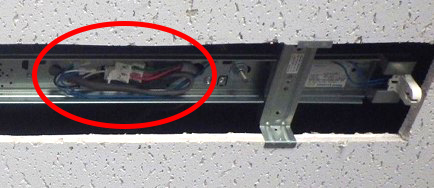

接続後（図の赤丸）はこのようになります。

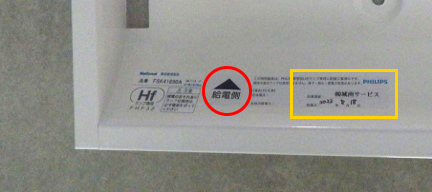

また器具のカバーの汚れをふき取り、電源の入力側がわかるよう給電シールと施工者名シールを貼ります（図の赤丸と黄四角）。

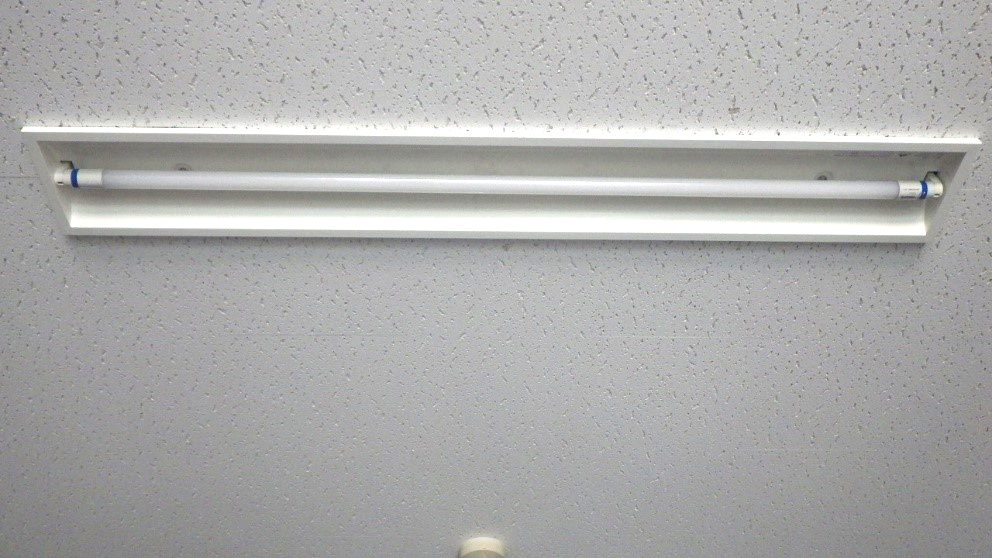

カバーとLEDランプを取り付けます。
